PEM電解槽用イリジウムおよび白金触媒

PEM水電解やその他の方法による水素発生をめぐる貴金属溶液。

PEM電解: 電極用触媒

アルカリ電解と固体酸化物電解は代替技術であり、一方、プロトン交換膜(PEM)電解はますます注目を集めています。PEM電解は、水素経済への移行において重要な役割を果たすと期待されている。

PEM電解槽は、その優れた動的応答時間により、抑制された過剰な再生可能エネルギーを貯蔵するための完璧なソリューションである。さらに、高電流密度運転の利点により、アルカリ電解と比較して、より小さなセットアップでより多くの水素を製造することができます。水素は高圧で排出されるため、PEM電解槽技術はガソリンスタンドに直接接続することができます。

水のPEM電解によるグリーン水素の製造は、製造された再生可能エネルギーの貯蔵、輸送、展開を可能にする非常に適したコンセプトである。グリーン水素のスケールアップとコスト削減は、世界の二酸化炭素排出量削減に向けた重要なステップである。

PEM電解槽アノード触媒ポートフォリオ
ヘレウスの製品ポートフォリオには、様々な貴金属担持量の電解槽触媒が含まれています。お客様のニーズに最適なソリューションを見つけるために、ヘレウスでは設備の整ったオンサイトラボとテストセンターでテストを行っています。

ヘレウスの電解槽触媒は、お客様のニーズに最適なソリューションをご提案するために、充実した設備を備えたオンサイトラボとテストセンターでテストを行っています。

触媒 Actydon | Ir 100 B Actydon | Ir 80 X Actydon | Ir S Actydon | Ru Ir

特徴

高い金属純度

高表面積材料

イリジウム量を低減、担持材料

イリジウム量の低減-Ir-Ru混合酸化物のバルク材料

主な性能

高い活性、安定性

高い活性と高い安定性

優れた活性と材料効率

優れた活性と材料効率

BET表面積 [m2/g]

21 - 25

>180

20 – 150**

120 – 200**

質量活性 @ 1.45 Vcell (iRフリー)* [A/g]

~ 79

~ 86

~ 450 - 570**

~ 330 -3800**
   オンラインで購入   オンラインで購入 45% イリジウム
  30% イリジウム
 10% イリジウム
お問い合わせ

* 80°C、5cm² セル;陽極 0.3mg/cm² | ** それぞれのイリジウム含有量に応じて選択された触媒タイプに応じた個別の値

イリジウムを市場のベンチマークと比較して50~90%節約

当社は、貴金属担持量を大幅に低減したPEM水電解槽触媒を開発することで、画期的なイノベーションを達成しました。

低担持量の触媒である Actydon | Ir S は、従来品と比較してCCM 中の貴金属担持量を 50-90% 削減しながら、最大 3 倍の触媒性能を提供します。

ヘレウスの最新のイノベーションは、PEM水電解用のルテニウムベースの触媒になります。ルテニウムはイリジウムと並び、PEM電解で不可欠である酸素発生反応(OER)を起こします。ルテニウムはイリジウムよりも優れた触媒活性を有しますが、PEM電解槽スタックの厳しい条件下においては安定性に欠けます。

ヘレウスのコンセプトは、ルテニウムと酸化イリジウムを新しい方法で組み合わせることによってこの問題を解決し、ルテニウムによる触媒活性の向上を維持しながら安定性を高めています。

このルテニウム-イリジウム酸化物は、前例のない活性の向上を実現します。この触媒は、酸化イリジウムの最大50倍の質量活性を達成することができ、酸化ルテニウムの単独での使用とは異なり、運転条件下でも安定性を維持します。加速劣化試験においては、30,000サイクル後の安定性が確認され、活性低下は酸化ルテニウムよりも著しく低く、酸化イリジウムと同等であることが確認されました。

低担持量のイリジウム電解槽触媒の導入は、水素の増産にとって重要な要素となります。

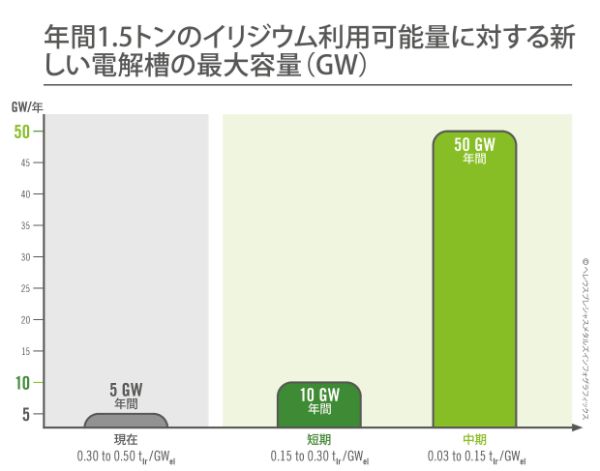

イリジウムは希少金属であり、一次原料の採掘は白金の採掘に依存しています。イリジウムは年間約9トンしか採掘されず、その量はすでに既存の用途で使用されています。他の産業においても代替品を使用し、リサイクルにおいてもさらなる材料流通に取り組むことで、約1.5トンを水素社会に取り込むことができると仮定しますと、2025年から2030年にかけて合計で約9トンのイリジウムが利用できる可能性があります。

一方、2030年までの電解槽の容量は世界全体で375GWと発表されています。他方、2030年まで世界全体で375GWの電解槽容量が発表されている。しかし、2030年まで実際に建設されるのは、発表された容量のほんの一部であり、電解質膜技術で建設されるのもその一部である。発表された容量の約3分の1が実際に建設され、その35%がPEM技術で建設されると推定すると、約40GWのPEM電解槽容量となる。

現在の触媒担持量を平均400kg/GWとすると、2030年まで16トンのイリジウムが必要となりますが、ヘレウスの次世代低イリジウム触媒(Möckl et al. JECS 2022)で示されている100kg/GWの低担持量では、必要なイリジウムはわずか4トンであり、これは十分に手の届く範囲になります。

イリジウムのスリフティングは、水素ランプアップ中の潜在的な材料ボトルネックを回避するための重要な要素であり、材料コストに大きな影響を与える。

電解槽用カソード触媒のポートフォリオ

ヘレウスの製品ポートフォリオには、様々な貴金属担持量の電解槽触媒がございます。お客様のニーズに最適なソリューションをご提案するため、弊社では設備の整ったオンサイトラボとテストセンターで試験を実施しております。

触媒

Actydon | Pt C240* Actydon | Pt C700* Actydon | Pt 100 B
特長 中表面積のカーボンブラックに担持した高分散白金 高表面積を有するカーボンブラックに担持した高性能白金 高純度の白金粉末
主な性能 白金への高いアクセサビリティ 高い電気化学的表面積(ECSA) 高い安定性
電気化学活性表面積 [m2/g] > 75 m2/g > 85 m2/g > 30 m2/g
平均白金担持量 20 - 50 wt% Pt 20 - 60 wt% Pt バルク材料
(>97 % )
  オンラインで購入 オンラインで購入 オンラインで購入

* 产品有各种装载量

電極触媒のエキスパート

Steffen Kitzing水素発生・消費用電極触媒、部品コーティング、リサイクル
営業
メールでのお問い合わせ

バイポーラープレート用白金前駆体

電解槽は、スタックを形成する50~150個の電解セルなどで構成されています。スタックのセルとセルの間でバイポーラープレートが個々のセルを仕切り、水と生成ガスを膜に送ったり膜から放出したりします。また、バイポーラープレートは導電を行い、システムの冷却を助けます。

バイポーラープレートの材料にはいくつかの種類があります。金属材料を使う場合は、腐食を防ぐためにバイポーラープレートを白金などの貴金属でコーティングする必要があります。セルは高電圧であり、コーティングをしないと酸化につながる望ましくない電気化学プロセスが始まり、バイポーラープレートが劣化するためです。コーティングは材料の品質劣化を防ぎ、耐用期間を伸ばし、性能を高めます。

白金DNS(ジニトロスルファト白金)を利用することにより、電気めっきプロセスでバイポーラープレートを薄い白金層でコーティングできます。ヘレウスは、お客様のニーズに合わせて確かな品質の白金DNSをお届けします。詳細はお問い合わせください。

2 検索結果

Color
Quotation
5127022Platinum Dinitrosulfato12033-81-7Pt5.00 - 7.00 Pt(NO2)2H2SO4SolutionBrownRequest a quote
5137487Platinum Dinitrosulfato12033-81-7Pt1.80 - 1.85Pt(NO2)2H2SO4SolutionBrownRequest a quote

白金コーティングは電解槽スタックの耐用期間を延ばすことができますが、それでも耐用期間はいつか終わりを迎えます。CCMからの貴金属の抽出が可能な、ヘレウスのクラス最高のPEMセルリサイクルサービスを活用すれば、資源を循環させることができます。

バイポーラープレート用前駆体のエキスパート

Steffen Kitzing水素発生・消費用電極触媒、部品コーティング、リサイクル
営業
メールでのお問い合わせ

アルカリ水電解(AWE)

現在製造されている水素は、その大部分がアルカリ水電解(AWE)により生成されています。この技術は何十年も前から存在していますが、通常は貴金属ベースで行われていません。多くの場合において、AWEは、過去も現在も第一の選択肢です。しかし一方で、特にグリーンエネルギーのように電気入力の変動が大きいものについては、PEM電解が優位な場合も見られます。

既に述べた通り、通常AWEに貴金属は使われません。しかし、ジルコニアやニッケルを含む一部の材料の供給が不安定であるため、白金族金属を含む代替材料の使用が検討されています。

AWE電解用の貴金属の可能性については、ヘレウスのエキスパートにお問い合わせください。

アルカリ水電解のエキスパート

Dr. Detlef Gaiser アルカリ水電解用添加剤
Global Sales Contact
メールでのお問い合わせ

高温電解(SOEC)

固体酸化物電解(SOE)では、固体酸化物形燃料電池(SOFC)はリバースモードで作動します。燃料電池を使って水素から電気を発生させるのではなく、電圧をかけて水蒸気を水素と酸素に分解します。そのため、実際のセルは、水素を発生させるだけでなく、その水素を後で電気回収に利用するという2つの目的に使用することができます。

通常、固体酸化物電解槽セル(SOEC)あるいはSOFC自体に貴金属を使用することはありません。しかし、必要とされる高い動作温度がすでに得られているため、廃熱が生じる工業プロセスに関連して使用されることがあります。このようなプロセスでは、貴金属を含む部品が様々な場面で利用されています。

ヘレウスは、燃料処理のために、改質、水ガスシフト、または優先酸化(PROX)や選択的メタン化などのガス精製用の触媒ソリューションを提供しています。詳しくは ガス精製のページまたは、私たちのソリューションについて 燃料電池オペレーション その他のHeraPur®精製技術については、こちらをご覧ください。

他の手法による電解と同様に、SOEでも不要な成分から水素を簡単に精製することができます。詳細は水素精製のページでご確認いただけます。 水素精製.

高温電解のエキスパート(SOEC)

Dr. Hendrik Spodガス精製用触媒, 水素化, アンモニア, プラントバランス, 排出削減
